Auto Recloser was applied to enhance the network service continuity by its capability to prevent and distinguish between occasionally and permanent faults.

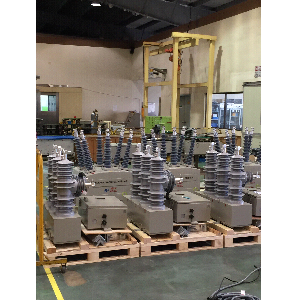

Loại: Máy cắt tự đóng lại 24(36)kV 630A
Ứng dụng: Ngăn ngừa các trường hợp sự cố thoáng qua
Tag:
- Máy cắt tự đóng lại (Recloser - REC) được sử dụng rộng rãi trên lưới điện phân phối cấp điện áp đến 36kV, ngăn ngừa các trường hợp sự cố thoáng qua và/hoặc phối hợp bảo vệ với máy cắt đầu xuất tuyến để tự động cô lập phần sự cố, tái lập cung cấp điện phần còn lại của hệ thống nhằm giảm thời gian gián đoạn cung cấp điện, góp phần nâng cao độ tin cậy của lưới điện.
- Thiết bị được trang bị tủ điều khiển tích hợp kỹ thuật số, bao gồm: bộ điều khiển kỹ thuật số tích hợp các tính năng đo lường, bảo vệ, truyền thông dữ liệu, SCADA,...; bộ cấp nguồn điều khiển (đóng/cắt), truyền thông (Modem), tích hợp chức năng tự động bảo vệ và chuyển nguồn (ATS); nguồn dự phòng (2 Accu 12VDC-18AH).
- Thiết kế chế tạo, thử nghiệm và sản xuất theo tiêu chuẩn IEC 62271-111. Cách điện trung gian bằng vật liệu cách điện rắn (Solid - Epoxy) hoặc bằng khí SF6; Bộ tiếp điểm chân không đáp ứng số lần đóng cắt cao, lớn hơn 10.000 lần.
- Cơ cấu đóng cắt điện từ (Magnetic Actual) đảm bảo khả năng đóng cắt tin cậy, bền bỉ và không cần bảo trì.
- Các cảm biến dòng điện, điện áp được trang bị tích hợp bên trong (Built-in) cung cấp thông số vận hành của thiết bị và lưới điện,... đáp ứng các tính năng bảo vệ, điều khiển từ xa và truyền thông dữ liệu lưới điện theo định hướng lưới điện thông minh theo chuẩn IEC 60870-5-101/104 hoặc DNP3.0
| Điện áp làm việc định mức (kV) | 24(25.8) | 36(38) |
| Dòng điện làm việc định mức (A) | 630(800) | 630(800) |
| Tần số làm việc định mức (Hz) | 50(60) | 50(60) |
| Điện áp chịu đựng ở tần số công nghiệp (50Hz)-kV | 60 | 70 |
| Điện áp chịu đựng xung sét 1.2/50 m (kV) | 150 | 170 |
| Dòng điện ngắn mạch định mức (kA) | 12.5 / 16 | 16 |
| Số lần đóng cắt tại tải định mức (Lần) | 10.000 | 10.000 |
| Tiêu chuẩn truyền thông | IEC 60870-5-101 IEC 60870-5-104 |
|
| Tiêu chuẩn sản xuất và thử nghiệm | IEC 62271-111:2012 IEEE C37.60: 2012 |
|
